Čím nahradit dřevěný elektroměrový rozváděč?
Máte starý dřevěný rozváděč a už je nutné jej vyměnit? Plánujete zateplovat a chcete do nové fasády nový rozváděč? Navyšujete odběr a distributor vás nutí vyměnit rozváděč?
Rozváděč, jako každá technologie, má své limity.
Pokud nevíte jaký rozváděč vybrat jako náhradu starého ještě dřevěného rozváděče, možná vám pomůže naše rada. Porovnejte následující fotografie s rozváděčem, který máte doma, a koukněte na naši nabídku.
Jednosazbové měření s prostorovou rezervou
Dvousazbové měření s jištěním okruhů
Dvousazbové měření FVE s jištěním okruhů
Dvousazbové měření s jištěním okruhů a zásuvkovou skříní
Ve všech případech je nutné pamatovat na to, že rozváděče jsou elektrická zařízení a instalovat, upravovat nebo opravovat je smí pouze elektrikář.
Jednosazbové měření
Jednosazbové jednofázové měření menších odběrů jako garáž nebo chata.
Doporučené řešení:
| 1 |
elektroměrový jednosazbový rozváděč (možností je více) |
 |
Jednosazbové měření s prostorovou rezervou
Jednosazbové třífázové měření s prostorovou rezervou pro sazbový spínač je asi to nejmíň, co doporučujeme osadit u rodinného domu.
Doporučené řešení:
| 1 |
PER 1-2/3f/40 vestavná (Modul) elektroměrový jednosazbový rozváděč s prostorovou rezervou pro dvousazbu (možností je více) |
 |
Dvousazbové měření
Dvousazbové třífázové měření je nejčastější řešení u rodinného domu. Pokud zvolíte správně, budete mít klid určitě na 30 let, i když budete měnit sazby, či navyšovat odběr.
Doporučené řešení:
| 1 |
elektroměrový dvousazbový rozváděč s vývodními svorkami mimo plombovanou část (možností je více) |
 |
Dvousazbové měření s jištěním okruhů
Dvousazbové třífázové měření je nejčastější řešení u rodinného domu. Zde je ještě v kombinaci s jištěním okruhů. Pokud nechcete přendat jištění okruhů do objektu, nebo to není možné, lze i tuto variantu řešit novým rozváděčem.
Doporučené řešení:
| 1 |
elektroměrový dvousazbový rozváděč s vývodními svorkami mimo plombovanou část (možností je více) |
|
| 2 |
prázdný rozváděč, který se použije pro jištění okruhů |
 |
| 3 |
pro skříň PR 1M |
 |
| 4 |
Štítek blesk trojúhelník 10.5x10.5 mm pro skříň PR 1M |
 |
| 5 |
Rošt 3x12 modulů s krytem IP20 1M (Modul) pro osazení jističů do skříně PR 1M |
 |
Pokud při objednání uvedete požadavek na sestavení a uvedete v jakém pořadí mají být skříně sestaveny, rozváděč sestavíme a výsledek může vypadat takto:
 |
 |
Dvousazbové měření s přechodem na FVE a s jištěním okruhů
Dvousazbové třífázové měření je nejčastější řešení u rodinného domu. Zde je ještě v kombinaci s jištěním okruhů. Pokud nechcete přendat jištění okruhů do objektu, nebo to není možné, lze i tuto variantu řešit novým rozváděčem. Pokud je zároveň istalovaná fotovoltaická elektrárna je nutné použít elektroměrový rozváděč PER 2F.
Doporučené řešení:
| 1 |
elektroměrový dvousazbový rozváděč pro FVE (možností je více) |
 |
| 2 |
prázdný rozváděč, který se použije pro jištění okruhů |
|
| 3 |
pro skříň PR 1M |
|
| 4 |
Štítek blesk trojúhelník 10.5x10.5 mm pro skříň PR 1M |
|
| 5 |
Rošt 3x12 modulů s krytem IP20 1M (Modul) pro osazení jističů do skříně PR 1M |
|
Pokud při objednání uvedete požadavek na sestavení a uvedete v jakém pořadí mají být skříně sestaveny, rozváděč sestavíme a výsledek může vypadat takto:
 |
 |
Dvousazbové měření s jištěním okruhů a zásuvkovou skříní
Dvousazbové třífázové měření je nejčastější řešení u rodinného domu. Někdy se vyskytuje i v kombinaci s jištěním okruhů a zásuvkovou skříní. Pokud nechcete přendat jištění okruhů do objektu, nebo to není možné, a zároveň chtete zachovat zásuvku, lze tuto variantu také řešit novým rozváděčem.
Doporučené řešení:
| 1 |
prázdný rozváděč, který se použije pro zásuvku |
|
| 2 |
pro skříň PR 1M pro zásuvku |
|
| 3 |
Štítek blesk trojúhelník 10.5x10.5 mm pro skříň PR 1M pro zásuvku |
|
| 4 |
pro skříň PR 1M pro zásuvku |
 |
| 5 |
prázdný rozváděč, který se použije pro jištění okruhů |
|
| 6 |
pro skříň PR 1M pro jištění okruhů |
|
| 7 |
Štítek blesk trojúhelník 10.5x10.5 mm pro skříň PR 1M pro jištění okruhů |
|
| 8 |
Rošt 3x12 modulů s krytem IP20 1M (Modul) pro osazení jističů do skříně PR 1M pro jištění okruhů |
|
| 9 |
elektroměrový dvousazbový rozváděč s vývodními svorkami mimo plombovanou část (možností je více) |
|

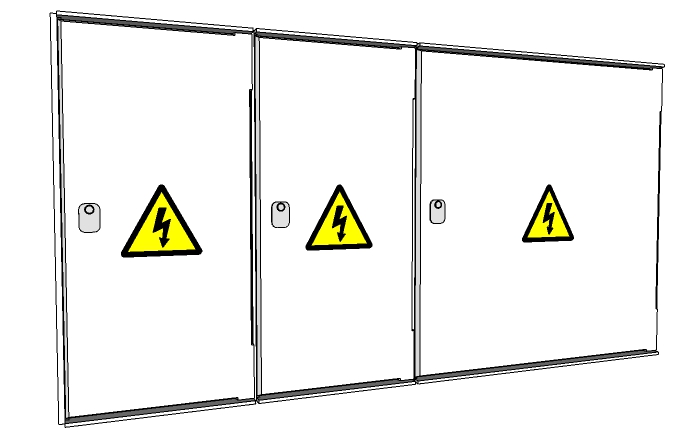

Pokud při objednání uvedet požadavek na sestavení a uvedete v jakém pořadí mají být skříně sestaveny, rozváděč sestavíme a výsledek může vypadat takto:
 |
 |
Jištění okruhů
V některých případech je nutné i na fasádě realizovat jištění okruhů. Na trhu jsou levné termoplastové skříně, které ale nevydrží na povětrnosti. Pokud použijete naše kompozitní venkovní rozváděče, máte na 30 let vystaráno.
Doporučené řešení:
| 1 |
prázdný rozváděč, který se použije pro jištění okruhů |
|
| 2 |
pro skříň PR 1M |
|
| 3 |
Štítek blesk trojúhelník 10.5x10.5 mm pro skříň PR 1M |
|
| 4 |
Rošt 3x12 modulů s krytem IP20 1M (Modul) pro osazení jističů do skříně PR 1M
|
|
