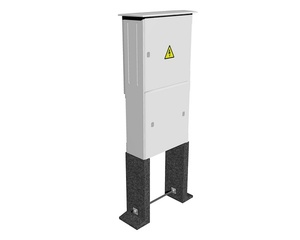

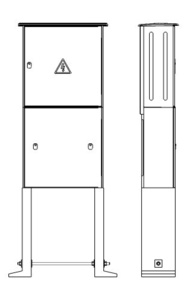

PER 1-2/3f/63 pilíř (Modul)
Elektroměrový pilíř pro jeden jednosazbový třífázový elektroměr s hlavním jističem do 63 A. Rozvaděč je vydrátován silovými vodiči CY 10 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový pilíř vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na dvousazbové měření do 63A.
Jedná se o nejběžnější typ rozvaděče.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- Neobsahuje hlavní jistič...
- Základ pilíře
Specifikační body
Technické parametry
| Vybavení | |
| Počet fází | 3 |
| Značka | Modulový |
| Jmenovitý proud | 63 A |
| Způsob osazení | pilíř |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 1120 mm |
| Hloubka | 230 mm |
| Šířka | 540 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Hmotnost | 16 kg |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
