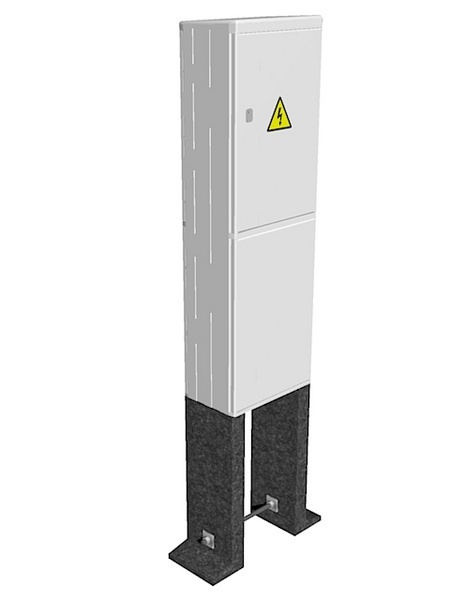

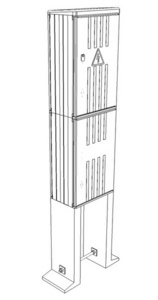

PER 1/1f/40 33.1.2 pilíř (3D)
Elektroměrový rozvaděč pro jeden jednosazbový jednofázový elektroměr s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven. Rozvaděč lze rozšířit na na třífázové měření do 80A.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- Neobsahuje hlavní jistič...
- základ pilíře
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 1 |
| Jmenovité napětí | 500 V |
| Značka | 3D |
| Způsob osazení | pilíř |
| Jmenovitý proud | 40 A |
| Stupeň krytí IP | IP44 |
| Jmenovitý kmitočet | 50 Hz |
| Stupeň mechanického krytí IK | IK10 |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 1200 mm |
| Hloubka | 240 mm |
| Šířka | 390 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 1 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 0 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Elektroměrový rozváděč
Dobrý den, poptávám elektroměrový rozvaděč pro jeden jednosazbový jednofázový elektroměr s hlavním jističem do 25 A k umístění na okraj pozemku jako samostatně stojící. K tomu mám dotaz zda lze dodat ve stejném modulu i uzamykatelnou skříň, ve které by byly umístěny 2 ks zásuvek. DěkujiIgor Čala
Dobrý den,
ano. Možností je mnoho. Vedle uvedené skříně lze osadit například:
- PR 3.1.1 na sokl IP43 (3D)
- Montážní panel 3.x.1 (3D)
- Jednobodové se zámkem FAB
- SO 3.1.1 (3D)
- ZK 0.1.1 (3D)
Tato sestava pak má stejný design, stejnou hloubku a stejnou výšku.
S pozdravem a přáním pěkného dne, tým eshopu
elektroměrová skříň
Dobrý den, poptávám u Vás venkovní elektroměrovou skříň pro 9ks jednofázových elektroměrů.Karel Sládek
Dobrý den,
pro zpracování nabídky potřebujeme více technických informací.
Nejjednodušší bude, když nám vyplníte dotazník zde.
Možností je mnoho a potřebujeme upřesnit zadání.
V případě dotazů nás neváhejte kontaktovat.
S pozdravem a přáním pěkného dne, tým eshopu
