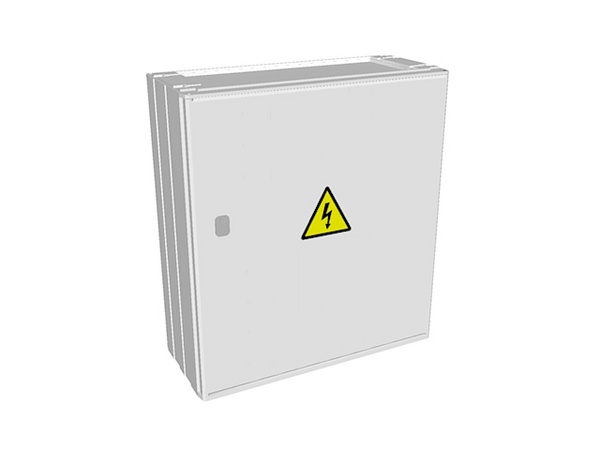

PER 2/1f/40 3.1.3 vestavná (3D)
Elektroměrový rozvaděč pro jeden dvousazbový jednfázový elektroměr s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rekreačních objektů a malých provozoven. Rozvaděč lze rozšířit na třífázové měření do 63A nebo 80A.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- Neobsahuje hlavní jistič...
- jistič pro sazbový spínač LPN-2B-1
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Značka | 3D |
| Způsob osazení | vestavná |
| Jmenovitý proud | 40 A |
| Počet fází | 1 |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 600 mm |
| Hloubka | 240 mm |
| Distribuční společnost | ČEZ |
| Šířka | 550 mm |
| Materiál | SMC |
| Počet přívodů | 1 |
| Hmotnost | 18 kg |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 1 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Počet sazbových spínačů | 1 |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Instalace skříně
Chci se zeptat jestli je možné použít skříň pro montáž do hořlavé stěny. Materiál dřevo, polyestyrén.František Sichinger
Vážený zákazníku,
přímá montáž do hořlavého materiálu či na hořlavý podklad není možná.
Při montáži na hořlavý podklad (například dřevo) je nutné rozvaděč podložit nehořlavou podložkou.
Pokud se provádí montáž do hořlavého materiálu (například polystyren), je nutné rozvaděč obložit nehořlavým materiálem (například kamennou vatou - viz obrázek).
S pozdravem a přáním pěkného dne, tým eshopu
Prosím o informaci
Prosím o doporučení jakou si vybrat skříň na elektroměr, pro RD tři fáze, noční proud, hlavní jistič 3/ 25A, umístěn venku s možností přišroubovat na fasádu v budoucnu možný obezdít betonovými tvárnicemi děkuji za raduPETR PIŇOS
Dobrý den,
rozvaděč, který potřebujete je rozvaděč dvousazbový třífázový do 40A, tedy PER 2/3f/40. V katalogu na webu máme rozvaděč PER 2/3f/40 v provedení AHVO s osazením na stěnu a PER 2/3f/40 3.1.3 na stěnu 3D. Na stěnu lze ale také osadit například rozvaděč PER 2/3f/40 v provedení Modul.
U rozvaděče PER 2/3f/40 v provedení Modul je nutné pouze doplnit na vstup vývodky a pak jej lze osadit na stěnu.
Rozvaděč v provedení 3D lze osadit na stěnui PER 2/3f/40 3.1.3 na stěnu. Tento rozvaděč má výhodu především v tom, že strříška má sklon vpřed ahrozí zatékání vody ze stříšky na fasádu.
Všechny výše uvedené rozvaděče lze následně osadit do zdiva nebo zděného pilířku.
Možností je také ještě více.
S pozdravem a přáním pěkného dne, tým eshopu
