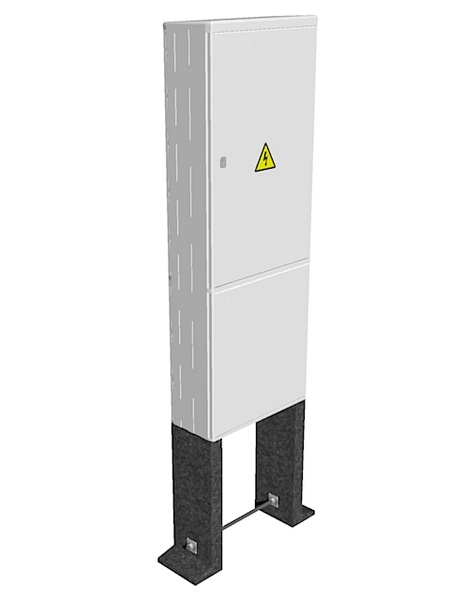

PER 22/1f/40 53.1.3 pilíř (3D)
Elektroměrový rozvaděč pro dva dvousazbové jednofázové elektroměry s hlavním jističem do 40 A. Rozvaděč je vydrátován silovými vodiči CY 6 mm2.
Poskytujeme záruku 3 roky
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů, chat a malých provozoven. Rozvaděč lze rozšířit na třífázové měření do 63A nebo 80A.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

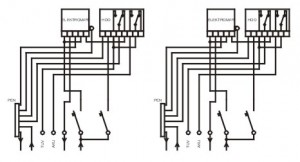

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu silovými vodiči CY 6 mm2, tudíž měření do 40 A.
Obsah balení
- Neobsahuje hlavní jistič...
- jističe pro sazbový spínač LPN-2B-1
- základ pilíře
Specifikační body
systém rozvaděčů Technické parametry
| Vybavení | |
| Počet fází | 1 |
| Značka | 3D |
| Jmenovitý proud | 40 A |
| Způsob osazení | pilíř |
| Jmenovité napětí | 500 V |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Zkratová odolnost | 10 kA |
| Výška | 1500 mm |
| Hloubka | 240 mm |
| Šířka | 550 mm |
| Distribuční společnost | ČEZ |
| Materiál | SMC |
| Počet přívodů | 2 |
| Přípojková skříň | Bez přípojkové skříně |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 2 |
| Připojovací průřez na vývodu | 16 mm2 |
| Počet dvousazbových elektroměrů | 2 |
| Typ svorky na vývodu | P - konstrukční svorka |
| Počet sazbových spínačů | 2 |
| Vypínač instalace | Ne |
| Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
