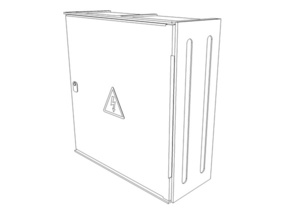

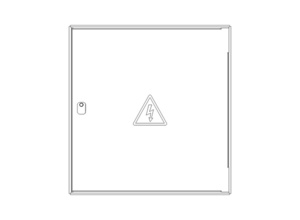

PER 2S/3f/63 vestavná (Modul)
Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr a pro hlavní jističe do 63 A. Rozvaděč je vydrátován silovými vodiči CY 10 mm2. Vývodní svorky jsou mimo plombovaný prostor.
![3 roky záruka](/editor/image/eshop_products_arguments/11/logo-3-roky-zaruka_ikona_11_65dd98243ac75.jpg)
Poskytujeme záruku 3 roky
Příslušenství
Detailní popis
Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů a malých provozoven.
Jedná se o nejběžnější typ rozvaděče.
Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.
Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.
Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- Neobsahuje hlavní jistič...
- jistič pro sazbový spínač LTN-2B-1
Specifikační body
Technické parametry
Vybavení | |
Jmenovitý proud | 63 A |
Počet fází | 3 |
Značka | Modulový |
Způsob osazení | vestavná |
Jmenovité napětí | 500 V |
Stupeň krytí IP | IP44 |
Stupeň mechanického krytí IK | IK10 |
Jmenovitý kmitočet | 50 Hz |
Zkratová odolnost | 10 kA |
Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
Výška | 555 mm |
Hloubka | 220 mm |
Distribuční společnost | ČEZ |
Šířka | 540 mm |
Materiál | SMC |
Počet přívodů | 1 |
Hmotnost | 16 kg |
Přípojková skříň | Bez přípojkové skříně |
Připojovací průřez na přívodu | 16 mm2 |
Typ svorky na přívodu | P - konstrukční svorka |
Počet vývodů | 1 |
Připojovací průřez na vývodu | 16 mm2 |
Počet dvousazbových elektroměrů | 1 |
Typ svorky na vývodu | P - konstrukční svorka |
Počet sazbových spínačů | 1 |
Vypínač instalace | Ne |
Pro dálkovou regulaci výrobny OZE (FVE, MVE, KOG...) | Ne |
