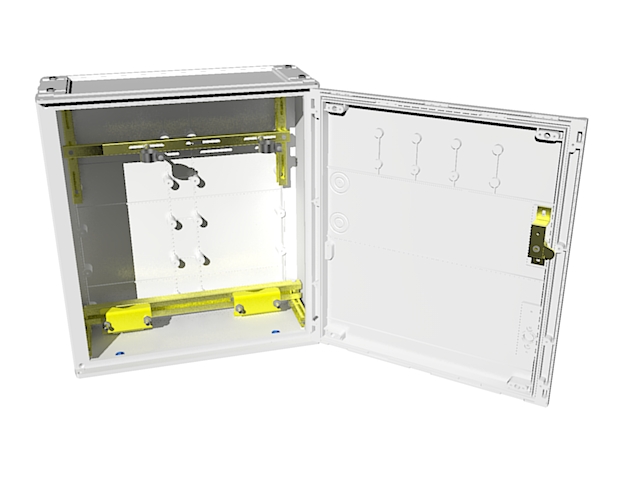

PG6 3.1.3 vestavná (3D)
Plynoměrová skříň pro plynoměr a regulátor tlaku. Je ve stejném provedení jako skříně pro měření el. energie a je tedy vhodná pro užití v sestavě pro sdružené měření.
Poskytujeme záruku 3 roky
Detailní popis
Skříň a dveře jsou vyrobeny z materiálu vysoce odolného povětrnosti, ÚV záření a materiál je odzkoušen v souladu s platnými normami na mechanické namáhání, nehořlavost a další nutné požadavky.
Skříň umožňuje montáž plynoměru o roztečích 100, 125, 150 a 250 mm s příslušným domovním regulátorem tlaku.
Skříň je vybavena upevňovacím zařízením pro upevnění přívodu, odvodu a plynoměru. Při použití regulátoru s pojistným ventilem II. skupiny je nutné vyvedení odfuku mimo skříň do prostoru. Při použití skříně do zdiva je nutné tento odfuk vyvést bokem skříně vhodnou trubkou. K tomu účelu je nutno vyvrtat do boku otvor dle použité trubky mimo konstrukční části skříně. Další vybavení skříně je odbornou prací a smí být provedeno pouze k tomu oprávněnou firmou pro práce na plynových zařízeních. Odvětrání skříní je zajištěno pomocí labyrintu ve výlisku dveří a další větrací otvory nejsou nutné.
Obsah balení
- neobsahuje plynoměr a regulátor
- součástí jsou upevňovací konzole
- třmenové svorky pro upevnění vedení včetně chránících trubek se zámkem proti otočení ventilu
Specifikační body
Technické parametry
| Skelet | |
| Způsob osazení | vestavná |
| Značka | 3D |
| Stupeň mechanického krytí IK | IK10 |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 600 mm |
| Rozteč přírub plynoměru | 100-250 mm |
| Hloubka | 240 mm |
| Šířka | 550 mm |
| Materiál | SMC |
