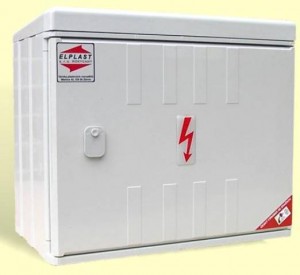

PR 1.1.2 na sokl IP43 (3D)

Detailní popis

3D je unikátní systém robustních a univerzálních rozvaděčů. Komponenty skříní umožňují jejich sestavování vedle sebe a nad sebe a to ve dvou hloubkách. Veškerý sortiment skříní tak lze získat v kompatibilních rozměrech a jednotném designu.

Skříně jsou řešeny jako stavebnice z jednotlivých komponentů o rozměrech výšky 300, 500, 600,700 a 900 mm, šířky 290, 390 a 550 mm a hloubky 240 a 350 mm. Jednotlivé komponenty jsou z plastické hmoty SMC, splňující požadavky na hořlavost V0 a HB40 s úpravou pro expozici na povětrnosti a vhodnými vlastnostmi pro elektrotechniku.

Jednotlivé skříně lze libovolně sestavovat vedle sebe a nad sebe bez omezení do skříní nebo pilířů dvou hloubek. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích. Rozvaděče 3D lze montovat na sloup, na povrch, zazdívat a umísťovat do volného prostranství jako pilíř.

Dveře rozvaděče jsou zvenčí opatřeny jemnými žebry, které znesnadňují vylepování plakátů, a zároveň nenarušují estetiku rozvaděče. Materiál a konstrukce dveří eliminuje jejich jakékoli vlnění nebo prohnutí. Dveře jsou dostatečně odolné proti mechanickému poškození nebo destrukci. Otevírání dveří je zajištěno v úhlu 200°, což zajišťuje dokonalý přístup montéra k zařízení v rozvaděči a vylučuje jejich nechtěné vylomení. Vnitřní strana dveří je připravena k osazení pomocných držáků přístrojů a kapes na dokumentaci. Zamykání dveří je možné až na tři jednotlivé zámky, nebo trojbodovým pákovým zámkem.Demontáž dveří je jednoduchá a lze jí provést po otevření rozvaděče jakýmkoli nástrojem zmáčknutím pojistného pérka a vysunutím čepu. Dveře dále zajišťují odvětrání rozvaděče aniž by bylo narušeno krytí IP 43. Odvětrání lze jednoduše zamezit pěnovým (silikonovým) těsněním, čímž lze docílit IP 54. Celkové provedení umožňuje osazení dveří z obou stran rozvaděče a umístění přístrojů do střední části skříně.

Boky skříně jsou zvenčí opět jemně žebrovány ze stejného důvodu jako dveře. Navíc tyto žebra znemožňují vytržení rozvaděče ze zdiva. Celkové zpracování boků zajišťuje sestavení jednotlivých skříní nad sebe a vedle sebe v nekonečnou řadu. Boky jsou lisovány ve dvou základních hloubkách.

Střecha rozvaděče má sklon pouze na jednu stranu. Toto řešení umožňuje volbu sklonu a tím i odvod vody dopředu nebo dozadu. Skříně je proto možné montovat na stěnu a pilíře osazovat do těsné blízkosti stěny aniž by docházelo k zatékání vody na omítku.

Zadní stěna rozvaděče, která je především určena pro montáž přístrojů, je opatřena zalisovanými maticemi M6 nebo M8. Lze jí také vyrobit otevírací, musí se ale brát zřetel na hmotnost přístrojů na ní namontovaných. Dveře skříně se smí staticky zatížit hmotností max. 1,5 kg.
