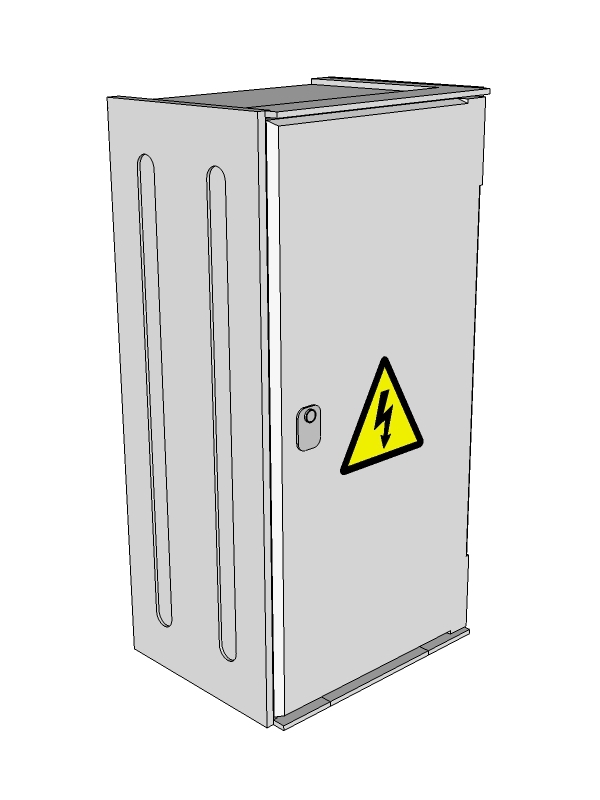

PR 1S vestavná (Modul)
Skříně jsou určeny pro instalaci elektrického zařízení ve svém vnitřním prostoru, z důvodů poskytnutí vhodné ochrany před vnějšími vlivy. Prázdné skříně S mají ve spodní části otvor pro vstup vodičů. U skříně je nutné definovat požadovaný zámek.
Poskytujeme záruku 3 roky
Detailní popis
Skříně jsou řešeny jako stavebnice z jednotlivých modulů o rozměrech výšky 555 mm, hloubky 200 mm a šířky 270 mm. Jednotlivé moduly jsou z plastické hmoty Prepreg (SMC), schválené EZÚ a Technickým ústavem požární ochrany jako nesnadno hořlavé - třídy „B“ s úpravou pro expozici na povětrnosti a vhodnými vlastnostmi pro elektrotechniku.
Moduly lze při výrobě sestavovat vedle sebe s přepážkami, nebo bez, až do šířky 5-ti modulů, tj. 1.345 mm. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích. Dveře rozvaděče jsou zvenčí hladké, což nenarušuje estetiku rozvaděče. Materiál a konstrukce dveří eliminuje jejich jakékoli vlnění nebo prohnutí.

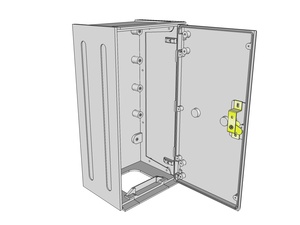

Dveře jsou dostatečně odolné proti mechanickému poškození nebo destrukci. Zamykání dveří je možné až na dva jednotlivé zámky nebo jeden pákový zámek. Demontáž dveří je jednoduchá a lze jí provést po otevření rozvaděče. Na dveře lze dodatečně namontovat lištu zajišťující odvětrání rozvaděče aniž by bylo narušeno krytí IP 44.
Boky skříně jsou zvenčí žebrovány Tyto žebra znemožňují vytržení rozvaděče ze zdiva. Celkové zpracování boků a meziboků zajišťuje sestavení jednotlivých skříní vedle sebe v teoreticky nekonečnou řadu.
Zadní stěna rozvaděče, která je především určena pro montáž přístrojů, je opatřena zalisovanými maticemi M6.
Obsah balení
- Štítek blesk není součástí
- Neobsahuje zámek (nutné objednat samostatně)
Specifikační body
Technické parametry
| Skelet | |
| Jmenovité napětí | 1000 V |
| Značka | Modulový |
| Jmenovitý proud | 400 A |
| Způsob osazení | vestavná |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Typ zámku | Bez zámku |
| Výška | 555 mm |
| Hloubka | 215 mm |
| Šířka | 280 mm |
| Materiál | SMC |
| Typ uzavírání | Dveře |
| Provedení krycího panelu | Není |
| Provedení dveří | Jednoduché |
| Průhledný kryt/dveře | Ne |
| Se zámkem | Ne |
| Vestavěná hloubka | 200 mm |
| Vnitřní hloubka | 160 mm |
| Tloušťka stěny skříně | 3 mm |
| Tloušťka materiálu dveří/krytu | 3 mm |
| Číslo RAL | 735 |
| Počet modulů | 36 |
| Počet řad | 3 |
| Počet modulů v řadě | 12 |
| Počet vstupů pro vedení | 1 |
| Materiál skeletu | SMC |
| Povrchová ochrana (lakování) | Není |
| S montážním panelem | Ne |
| Vhodné pro venkovní použití | Ano |
| Vhodné pro ochranu před bleskem | Ano |
| Třída ochrany | II. |
| Integrita obvodu | Není |
Hodnocení produktu
Produkt zatím nikdo nehodnotil, buďte první!
Dotazy z poradny
Specifikace do projektu
Dobrý den. Mohl by jste mi prosím do projektu napsat stručnou specifikaci potřebného materiálu pro zahradní rozvaděč na plastovém sloupku do kterého bude možné instalovat jističe. Našel jsem si: - rozvaděč PR S1 - Rošt 3x12 modulů s krytem - zámek energetický Ale potřeboval bych k tomu ještě přesnou specifikaci příslušného sloupku a asi včetně prefabrikovaného základu, pokud jsem správně rozuměl katalogu. A prosím i o kontrolu i toho co jsem našel, aby vše do sebe správně zapadlo. Děkuji.Milan Kaucký
Vážený zákazníku,
rozváděče PR 1S máme v nabídce rovnou v provedení pilíř, tedy se soklem a základem. Pro modulární přístroje ale doporučujeme spíše verzi PR 1M, která má přepážku mezi soklem a skříní. Specifikace pak tedy je:
- PR 1M pilíř (Modul), Kód produktu: 7210
- Rošt 3x12 modulů s krytem IP20 1M (Modul), Kód produktu: 9101
V případě dalších dotazů nás neváhejte kontaktovat přímo na některém z kontaktů zde.
S pozdravem a přáním pěkného dne, tým eshopu
rozvaděč MODUL
Zdravím Vás, potřebuji vědět, zdali je možné pro samostatně stojící venkovní sloupek dát 2 skříně MODUL 1S vedle sebe a jak se případně objednávají skříně tak, aby každá měla otvírání na jinou stranu, jedna na pravou a druhá nalevou. Také prosím o informaci, jaký základ se pro takou sestavu hodí a či zda je možno tyto 1S skříně dát na podstavec pro skříně šířky 2 a zda na to sedne jedna široká stříška nejlépe info, jak celou takovou sestavu objednat. Díky SoukupJan Soukup
Dobrý den,
pokud potřebujete dát vedle sebe dvě skříně Modul 1S a docílit tím jedné dvoudvéřové skříně v pilíři, je nutné objednat tyto položky:
2ks https://www.elplast-kpz.cz/pr-1s-vestavna-modul
1ks https://www.elplast-kpz.cz/nadstavba-typ-2-pro-dvoumodulovou-skrin-modul v tomto případě je fotografie trochu zavádějící, proto že vyobrazena jednodvéřová skříň 2S, která ale není součástí položky a lze jí nahradit dvěmi 1S
1ks https://www.elplast-kpz.cz/zaklad-pilire-typ-2-modul
Pilíř pak bude od nás sestavený. Dveře jdou udělat levé nebo pravé za určitých podmínek. Aby se dveře otevírali od sebe není problém a stačí to uvést do poznámky objednávky.
Nezapomeňte objednat vhodný zámek pro skříně.
https://www.elplast-kpz.cz/zamek-energeticky
https://www.elplast-kpz.cz/zamek-ctyrhran
https://www.elplast-kpz.cz/zamek-fab
V případě dalších dotazů nás neváhejte kontaktovat.
S pozdravem a přáním pěkného dne, tým eshopu
