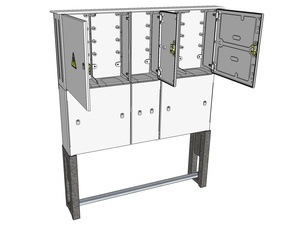

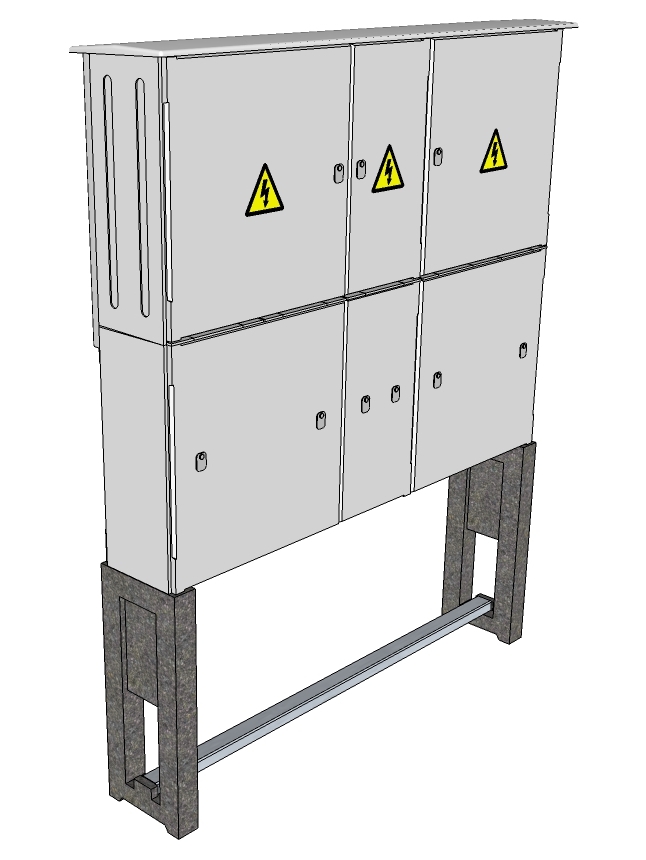

PR 5M pilíř (Modul)
Skříně jsou určeny pro instalaci elektrického zařízení ve svém vnitřním prostoru, z důvodů poskytnutí vhodné ochrany před vnějšími vlivy. Prázdné skříně M mají dno bez otvoru. U skříně je nutné definovat požadovaný zámek.
Poskytujeme záruku 3 roky
Detailní popis
Skříně jsou řešeny jako stavebnice z jednotlivých modulů o rozměrech výšky 555 mm, hloubky 200 mm a šířky 270 mm. Jednotlivé moduly jsou z plastické hmoty Prepreg (SMC), schválené EZÚ a Technickým ústavem požární ochrany jako nesnadno hořlavé - třídy „B“ s úpravou pro expozici na povětrnosti a vhodnými vlastnostmi pro elektrotechniku.
Moduly lze při výrobě sestavovat vedle sebe s přepážkami, nebo bez, až do šířky 5-ti modulů, tj. 1.345 mm. Jednotlivé komponenty jsou konstrukčně řešeny tak, aby jejich montáž byla jednoduchá a užití pokrylo široké spektrum požadavků elektrotechniky v jednotlivých odvětvích. Dveře rozvaděče jsou zvenčí hladké, což nenarušuje estetiku rozvaděče. Materiál a konstrukce dveří eliminuje jejich jakékoli vlnění nebo prohnutí.
Dveře jsou dostatečně odolné proti mechanickému poškození nebo destrukci. Zamykání dveří je možné až na dva jednotlivé zámky nebo jeden pákový zámek. Demontáž dveří je jednoduchá a lze jí provést po otevření rozvaděče. Na dveře lze dodatečně namontovat lištu zajišťující odvětrání rozvaděče aniž by bylo narušeno krytí IP 44.
Boky skříně jsou zvenčí žebrovány Tyto žebra znemožňují vytržení rozvaděče ze zdiva. Celkové zpracování boků a meziboků zajišťuje sestavení jednotlivých skříní vedle sebe v teoreticky nekonečnou řadu.
Zadní stěna rozvaděče, která je především určena pro montáž přístrojů, je opatřena zalisovanými maticemi M6.
Obsah balení
- Základ pilíře
- Štítek blesk není součástí
- Neobsahuje zámek (nutné objednat samostatně)
Specifikační body
Technické parametry
| Skelet | |
| Způsob osazení | pilíř |
| Jmenovité napětí | 1000 V |
| Značka | Modulový |
| Jmenovitý proud | 400 A |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Typ zámku | Bez zámku |
| Výška | 1120 mm |
| Hloubka | 230 mm |
| Šířka | 1350 mm |
| Materiál | SMC |
| Typ uzavírání | Dveře |
| Provedení krycího panelu | Není |
| Provedení dveří | Dvojité |
| Průhledný kryt/dveře | Ne |
| Se zámkem | Ne |
| Vnitřní hloubka | 160 mm |
| Tloušťka stěny skříně | 3 mm |
| Tloušťka materiálu dveří/krytu | 3 mm |
| Číslo RAL | 7035 |
| Počet modulů | 180 |
| Počet řad | 3 |
| Počet modulů v řadě | 60 |
| Materiál skeletu | SMC |
| Povrchová ochrana (lakování) | Není |
| S montážním panelem | Ne |
| Vhodné pro venkovní použití | Ano |
| Vhodné pro ochranu před bleskem | Ano |
| Třída ochrany | II. |
| Integrita obvodu | Není |
