PRVO - HDO1 33.1.1 pilíř (3D)
Rozvaděč pro ovládání VO (bez měření). Ovládání je zajištěno pro tři jednofázové vývody z jističů 20A/1f přijímačem hromadného dálkového ovládání.
Poskytujeme záruku 3 roky
Detailní popis
Nelze objednat bez elektroměrové části, kterou je nutné specifikovat jako samostatnou položku!
Rozvaděč pro spínání osvětlení vhodný především pro VO v již měřených areálech podniků, nebo po rozšíření o elektroměrovou část i pro VO v obcích, nebo částech měst.
Skříně PRVO jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému 3D a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly.

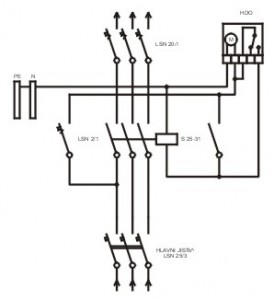

Zapojení rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.
Obsah balení
- hlavní jistič LPN-25B-3
- kříž pro HDO
- jistič ovládání LPN-2B11
- jistič vývdů LPN-20B-1 3ks
- stykač RSI-25-40-A230 1ks
- spínač ručního ovládání 1ks
Specifikační body
- systém rozvaděčů 3D
- pro měření a spínání veřejného osvětlení
- robustní pevný kompozitní skelet z SMC
- bezúdržbovost
- jednoduché osazení bez zednických prací
- kvalitní svorky Weidmüller
- přístroje OEZ
- možnost rozšíření o elektroměrovou a přípojkovou skříň
- 3 roky záruka
Technické parametry
| Způsob připojení | |
| Jmenovité napětí | 500 V |
| Značka | 3D |
| Jmenovitý proud | 25 A |
| Počet fází | 3 |
| Způsob osazení | pilíř |
| Stupeň krytí IP | IP44 |
| Stupeň mechanického krytí IK | IK10 |
| Jmenovitý kmitočet | 50 Hz |
| Zkratová odolnost | 10 kA |
| Typ zámku | Jednobodový zámek se čtyřhranem 6x6 mm |
| Výška | 1200 mm |
| Hloubka | 240 mm |
| Šířka | 290 mm |
| Materiál | SMC |
| Připojovací průřez na přívodu | 16 mm2 |
| Typ svorky na přívodu | P - konstrukční svorka |
| Počet vývodů | 1 |
| Počet jednosazbových elektroměrů | 0 |
| Připojovací průřez na vývodu | 16 mm2 |
| Typ svorky na vývodu | P - konstrukční svorka |
